CSHF
HUAWEI

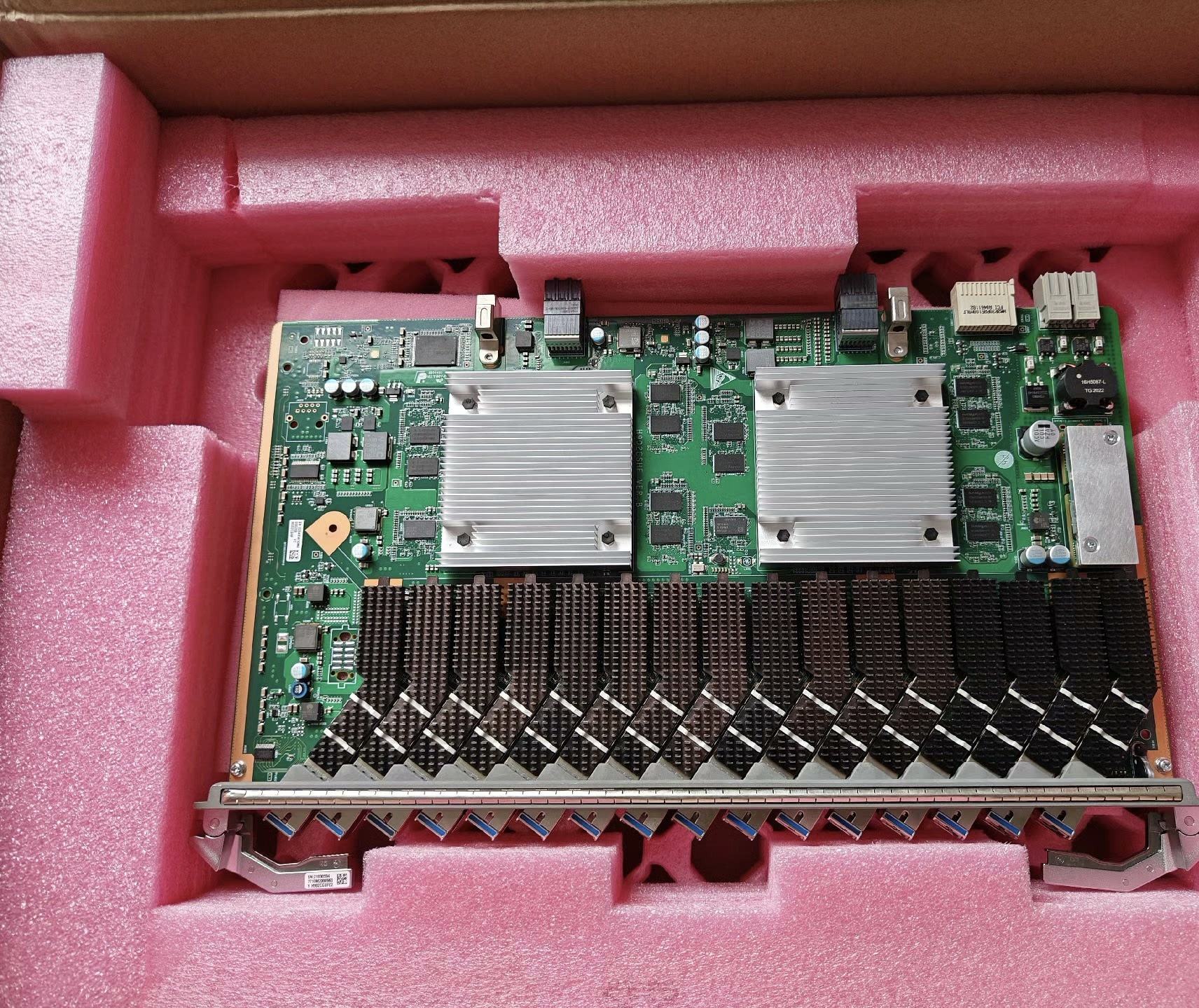

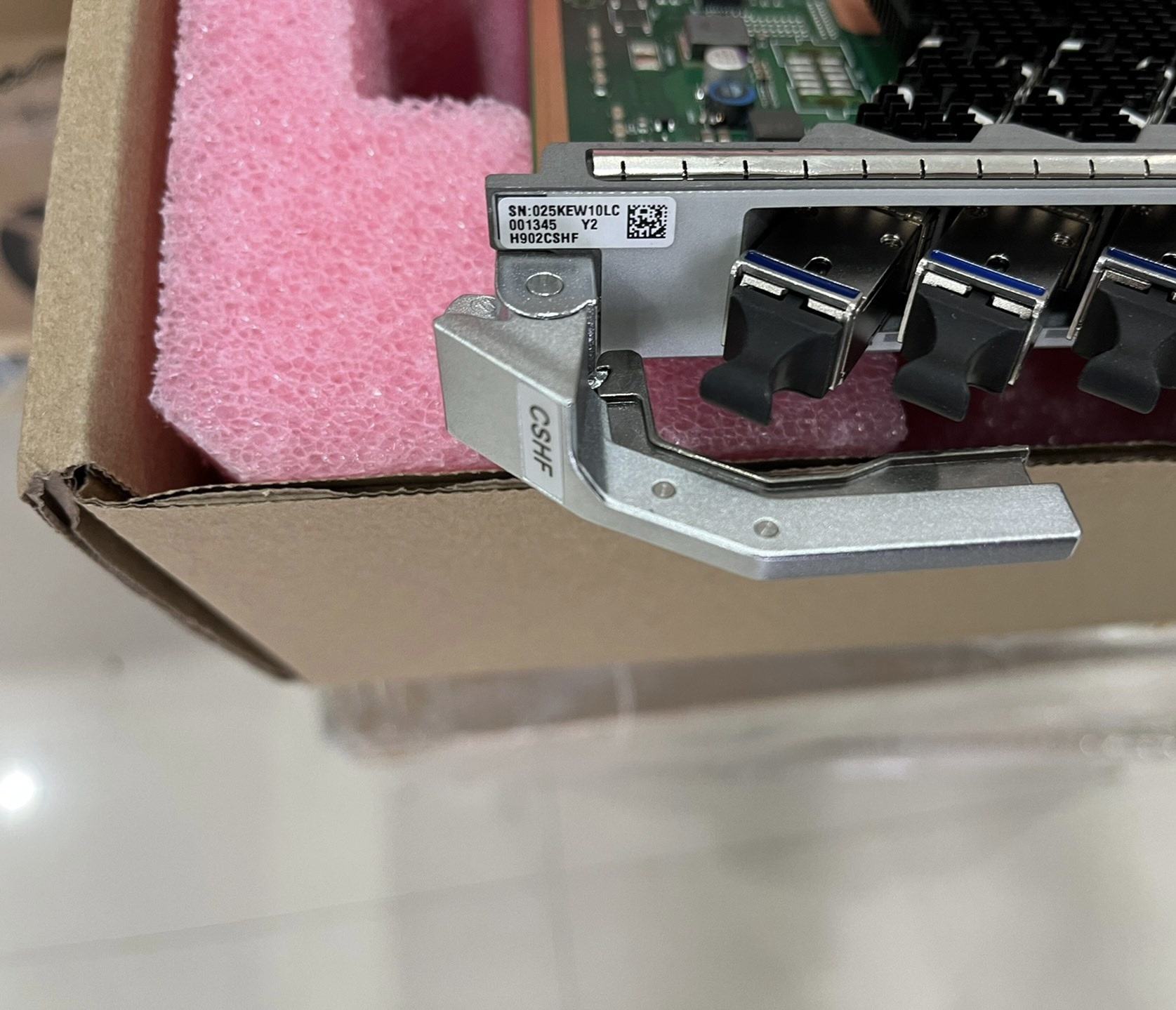

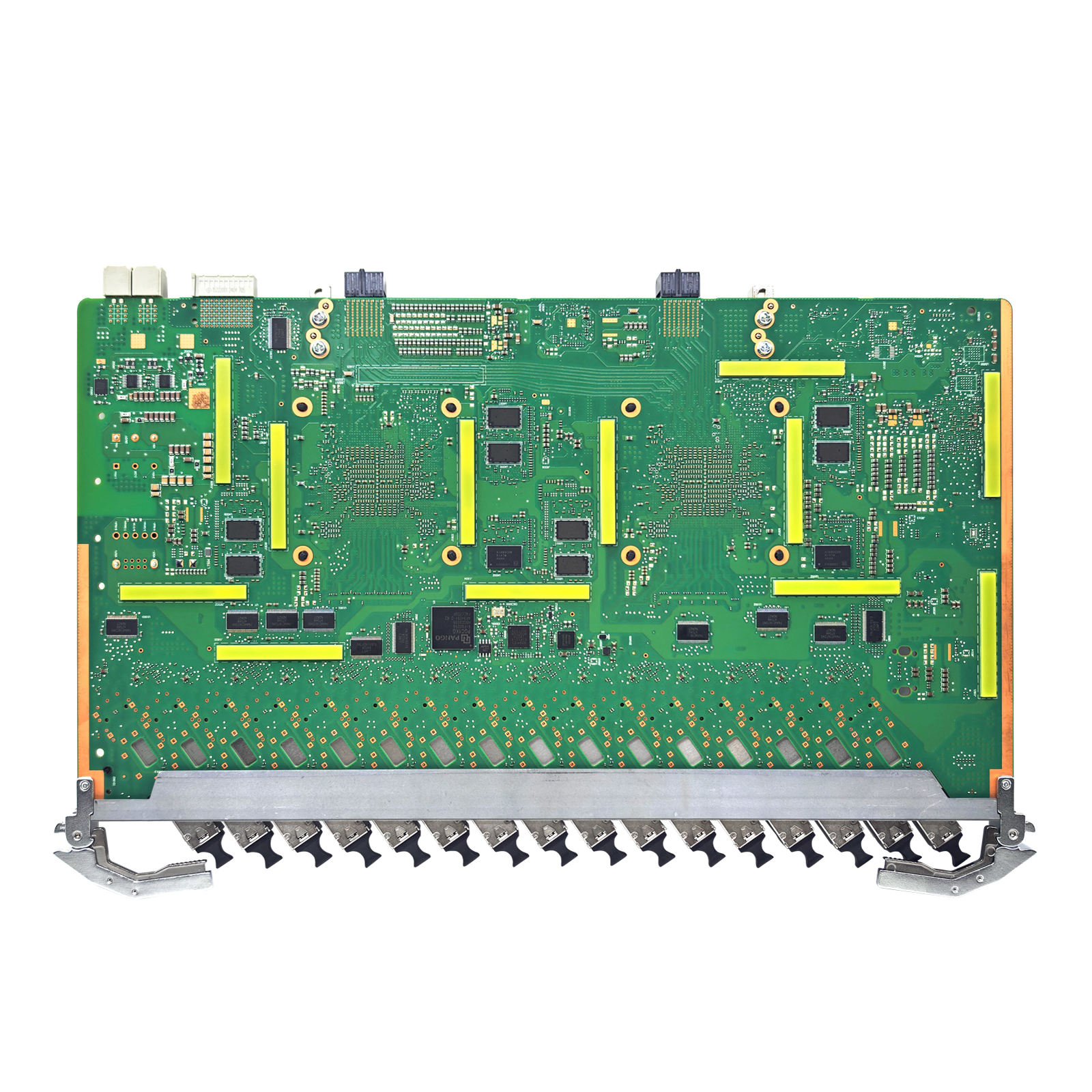

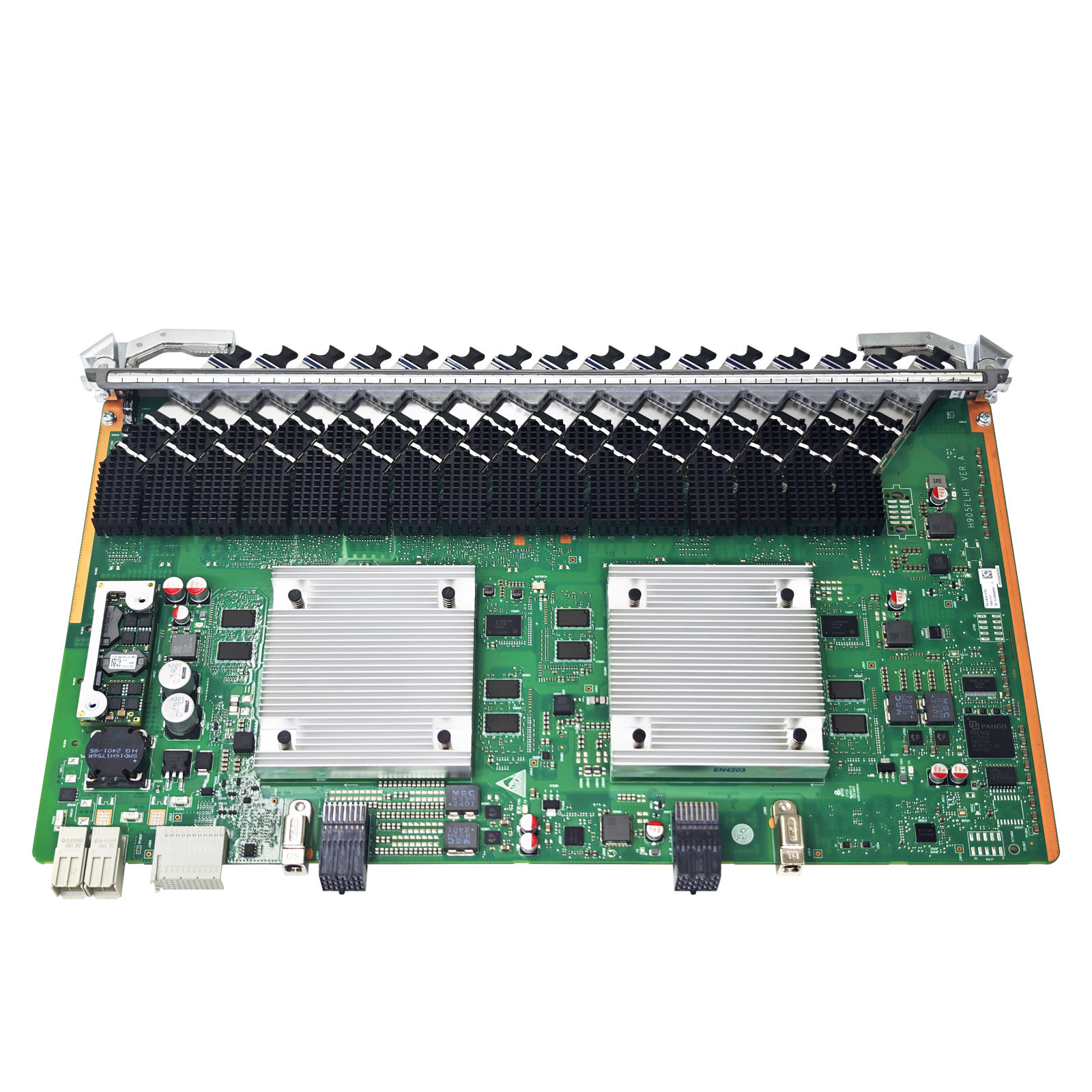

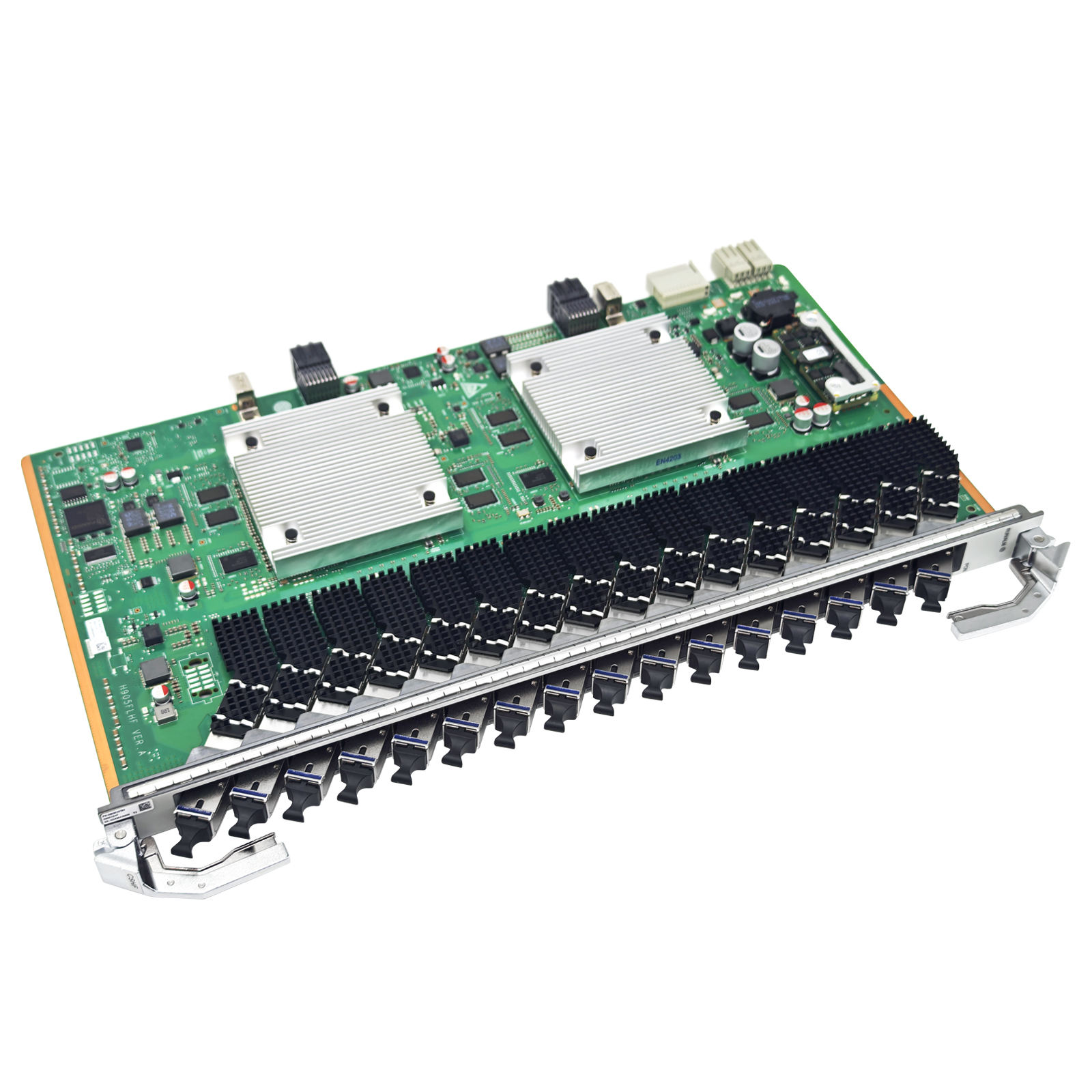

La placa de servicio HUAWEI CSHF es una placa de interfaz OLT combinada XGS-PON y GPON de 16 puertos. Trabaja junto con una unidad de red óptica para ofrecer servicios de acceso XGS-PON y GPON.
Descripción general del producto de la placa de servicio HUAWEI CSHF
La placa de servicio HUAWEI CSHF es una placa de interfaz OLT combinada XGS-PON y GPON de 16 puertos. Esta placa se utiliza en equipos OLT de las series MA5800 y EA5800 y funciona junto con la unidad de red óptica para ofrecer servicios de acceso XGS-PON y GPON.
Los productos OLT de la serie HUAWEI SmartAX EA5800 incluyen cuatro modelos: EA5800-X17, EA5800-X15, EA5800-X7 y EA5800-X2.
Admiten GPON, XG-PON, XGS-PON, GE, 10GE y otras interfaces.
La serie MA5800 incluye tres tamaños: grande, mediano y pequeño, a saber, MA5800-X17, MA5800-X7 y MA5800-X2, y admite múltiples aplicaciones de red como FTTB/FTTC/FTTD/FTTH/D-CCAP.
El equipo de acceso multiservicio MA5800 es un OLT preparado para 4K/8K/VR en la era de la banda ultraancha gigabit. Adopta una arquitectura distribuida y admite una plataforma común de PON/10G PON/GE/10GE. MA5800 admite convergencia Gigabit multimedia, la mejor experiencia de video 4K/8K/VR, plataforma común de virtualización multiservicio y una evolución fluida de 50G PON.
Marca |
TARJETA HUAWEI |
Modelo |
CSHF |
Puerto |
16 |
Tipo |
Módulo C+: Módulo óptico bidireccional de una fibra, clase C+ |
Módulo B+: Módulo óptico bidireccional de una fibra, clase B+ |
|
Longitud de onda operativa |
Módulo C+/B+: |
Canal GPON: |
|
Transmisión: 1490 nm |
|
RX: 1310 nm |
|
Canal XGS-PON: |
|
Transmisión: 1577 nm |
|
Recepción: 1270 nm |
|
Tipo de encapsulación |
SFP+ |
Tarifa portuaria |
Módulo C+/B+: |
Canal GPON: |
|
Transmisión: 2,488 Gbit/s |
|
Recepción: 1,244 Gbit/s |
|
Canal XGS-PON: |
|
Transmisión: 9,953 Gbit/s |
|
Recepción: 9,953/2,488 Gbit/s |
|
Potencia óptica de salida mínima |
Módulo C+: |
Canal GPON: 3 dBm |
|
Canal XGS-PON: 5 dBm |
|
Módulo B+: |
|
Canal GPON: 1,5 dBm |
|
Canal XGS-PON: 1 dBm |
|
Potencia óptica de salida máxima |
Módulo C+: |
Canal GPON: 7 dBm |
|
Canal XGS-PON: 8 dBm |
|
Módulo B+: |
|
Canal GPON: 5 dBm |
|
Canal XGS-PON: 4 dBm |
|
Sensibilidad máxima del receptor |
Módulo C+: |
Canal GPON: -32 dBm |
|
Canal XG-PON: -30,5 dBm |
|
Canal XGS-PON: -29 dBm |
|
Módulo B+: |
|
Canal GPON: -28 dBm |
|
Canal XG-PON: -26,5 dBm |
|
Canal XGS-PON: -25 dBm |
|
Tipo de conector óptico |
CAROLINA DEL SUR |
Tipo de fibra óptica |
Monomodo |
Sobrecarga de potencia óptica |
Módulo C+: |
Canal GPON: -12 dBm |
|
Canal XG-PON: -10 dBm |
|
Canal XGS-PON: -8 dBm |
|
Módulo B+: |
|
Canal GPON: -8 dBm |
|
Canal XG-PON: -6 dBm |
|
Canal XGS-PON: -4 dBm |
|
Proporción de extinción |
8,2 dB |
Dimensiones (Ancho x Fondo x Alto) |
23,3 mm x 257,90 mm x 399,20 mm |
Consumo de energía |
Estático: 51W |
Máximo: 99W |
|
Temperatura de funcionamiento |
-40°C a +55°C |
