apariencia de la estructura

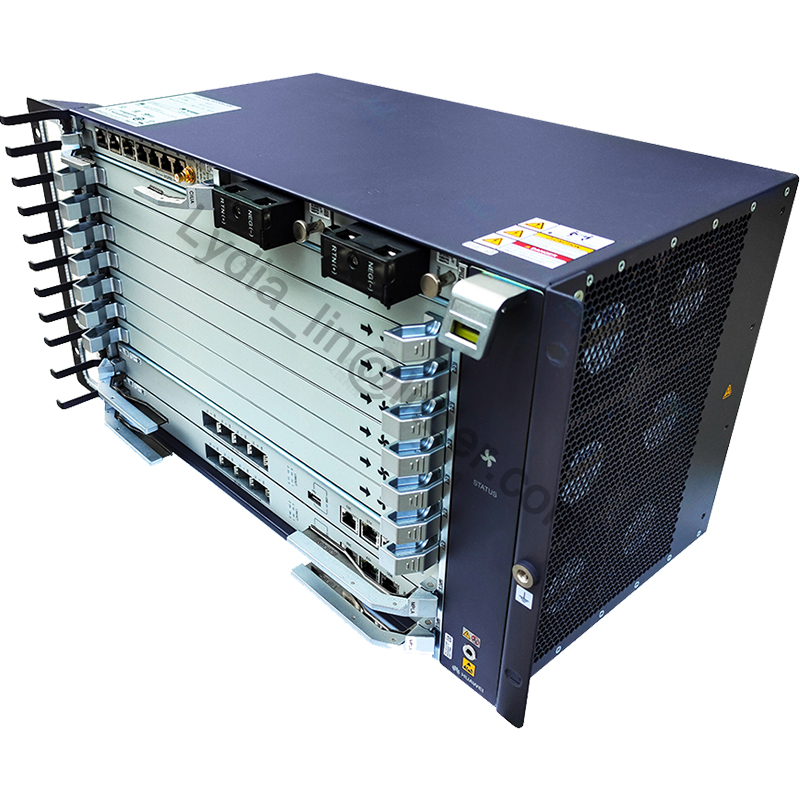

El subrack de servicio MA5800-X7 tiene una bandeja de ventilador en el lado derecho. El subrack se puede montar en el gabinete utilizando soportes de montaje ETSI o IEC.
MA5800-X7
Gato antiestático
El conector ESD del marco de mantenimiento MA5800-X7 está ubicado en la parte inferior del marco del ventilador y se usa para conectar una muñequera antiestática para evitar daños al dispositivo causados por descargas electrostáticas.
Cable de tierra
El subrack MA5800-X7 tiene 2 puntos de tierra. Uno en el panel lateral izquierdo y el otro en el medio del soporte de montaje en el lado derecho del subrack.
La entrada de alimentación MA5800-X7 dispone de un filtro de ruido. La tierra central del filtro de ruido está conectada al subrack, conocido como tierra del chasis o tierra de protección. Conecte a tierra de forma segura el gabinete del subrack para desviar las corrientes inducidas o de fuga a tierra y mejorar la protección contra interferencias electromagnéticas.
Utilice un cable de tierra para conectar el punto de tierra del gabinete del subrack a la barra de tierra de la sala de telecomunicaciones o directamente a tierra. . Se recomienda que la resistencia a tierra de la sala de equipos de telecomunicaciones sea inferior a 10 ohmios. Antes de conectar a tierra el chasis, consulte las normas locales.
